JGD型DN40-DN125、304法兰普通水用橡胶软连接,尺寸数据

来源:http://www.songjiangdalian.com/ 作者:上海淞江集团 时间:2018-12-27 14:10
杭州是中国新一线城市的热门人选,这座城市也因此聚集了大量外来人口。不仅现代如此,古代的杭州也是一座受欢迎的移民城市。所谓真正的“老杭州”,其实非常难以找到。不过只要努力寻找,还是能找到杭州最古老最隐秘的居民。









#:2018年7月10日
#:杭州
#:老用户
#:普通的水
#:橡胶软连接(橡胶接头
#:橡胶软连接  JGD41-16P  DN40-DN125 304法兰,价格报下,尺寸数据也给我

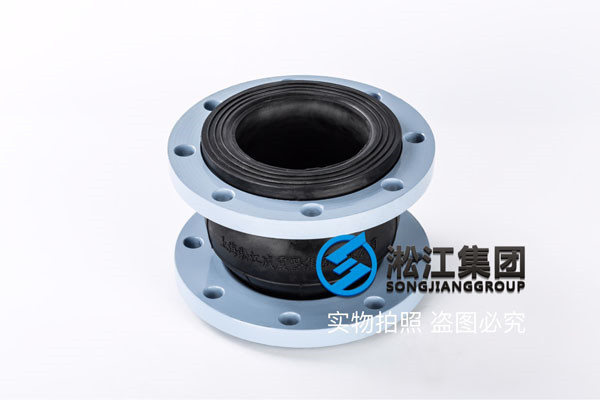

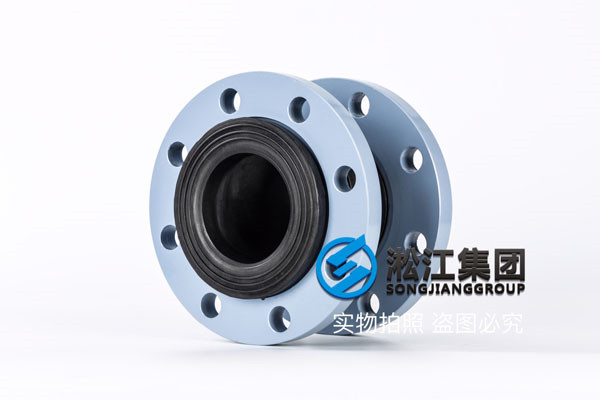

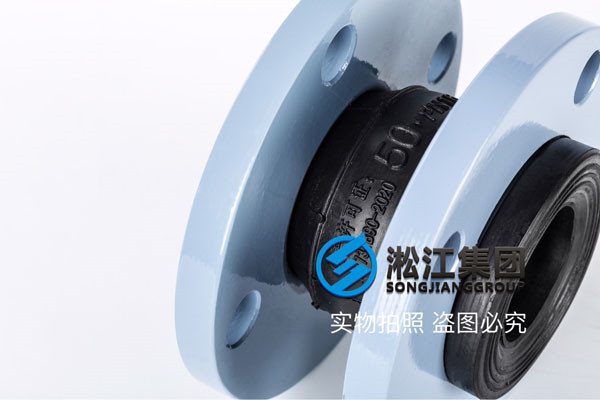

2018年7月7日,来自杭州的老用户采购普通水用橡胶软连接,JGD41-16P、DN40-DN125、304法兰。JGD就是单球体的意思,以下为正常的16公斤数据,其他更详细数据可联系我们。

单球体DN40橡胶接头长度95mm,轴向压缩8mm,轴向拉伸5mm,横向位移8mm,偏转角度15°,螺栓孔中心圆直径110mm。
单球体DN50橡胶接头长度105mm,轴向压缩8mm,轴向拉伸5mm,横向位移8mm,偏转角度15°,螺栓孔中心圆直径125mm。
单球体DN65橡胶接头长度115mm,轴向压缩12mm,轴向拉伸6mm,横向位移10mm,偏转角度15°,螺栓孔中心圆直径145mm。
单球体DN80橡胶接头长度135mm,轴向压缩12mm,轴向拉伸6mm,横向位移10mm,偏转角度15°,螺栓孔中心圆直径160mm。
单球体DN100橡胶接头长度150mm,轴向压缩18mm,轴向拉伸10mm,横向位移12mm,偏转角度15°,螺栓孔中心圆直径180mm。
单球体DN125橡胶接头长度165mm,轴向压缩18mm,轴向拉伸10mm,横向位移12mm,偏转角度15°,螺栓孔中心圆直径210mm。









管道工程中,橡胶软接头种类繁多,橡胶软接头的大小通常用管外径D和管内径d表示,量度使用过程中,由于用途不一,需要多种直径相应的橡胶软接头附件(包括管件,阀门,法兰等),这样,管材和附件的直径尺寸就相当多,就给制造,设计和施工造成了不便,为了能批量销售,降低成本,提高效益,使橡胶软接头和管路附件具有通用性和互换性,必须对管子和管路附件实行标准化,而公称直径又是橡胶软接头工程标准化重要内容。
